微流控化学合成(量子点)系统QuantumDot
简介:

微流控化学合成系统用于实现试剂灌注、温控、混合以及反应温控、管路清洗、产物光谱检测等功能,组成上包含高精度试剂驱动模块、反应芯片模块、温度控制模块、光谱检测模块等,满足连续、断续化学合成方案环境要求,且兼容常温、高温(如300℃)及低温(如-5℃)反应。

相关产品/解决方案 功能图解 应用系统 系统参数 相关下载 微流控技术中心
相关产品/解决方案







功能图解


_0 4比3封面.jpg

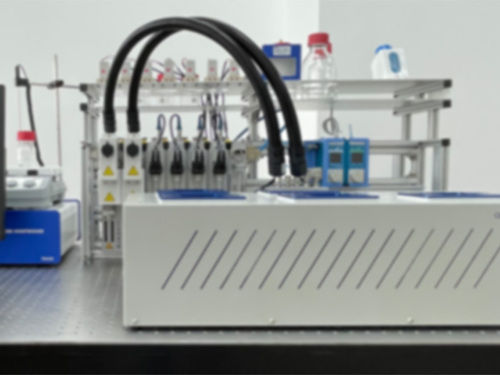

微流控化学合成系统主要分为4个模块:高精度试剂驱动模块、温度控制模块、反应芯片模块、光谱检测分析模块。

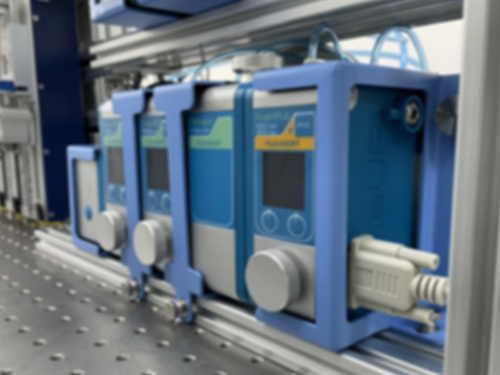

高精度试剂驱动模块



试剂驱动模块耐有机溶剂,兼容化学合成常用有机试剂,同样也适用于均匀无脉冲的微流体(或气体)的驱动,正压压力可到7000mbar,正负压版压力范围为-800mbar至1000mbar,均可单独使用,也可组合成为多通道使用,并支持热插拔,并且其泵体不和试剂接触,可有效避免交叉污染。

在微流控化学合成系统中,正压版压力泵也可用于试剂长时间精密注入、调节产物浓度、清洗等场景。

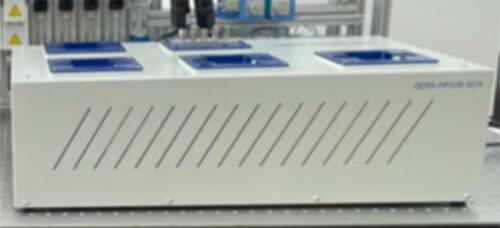

加热温控反应模块,可到320℃


加热温控反应模块分为多个独立温区(支持定制),最高加热温度为320℃。

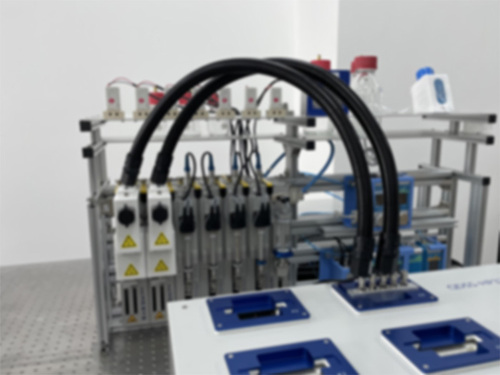

可加热注射器(150℃)和套管





此模块采用新型管加热系统,可保证恒温液体的无热量损失输送,套管的内的毛细管可更换,并支持多种规格毛细管,最大管径可到1/8”,材质支持不锈钢、PEEK或FEP等含氟材料管。


微流控芯片模块


所用混合芯片带有独特3D混合微结构,可以实现不同反应物的短时间充分混合,内部体积0.5至4ml,材质为硼硅玻璃材质,兼容有机试剂。

芯片支持定制,可集成试剂进样、混合及反应等功能,也可根据反应时间长短定制不同的内部结构。所配备的夹具为不锈钢材质,密封件材质为橡胶,可有效保证在高温下的密封性能。

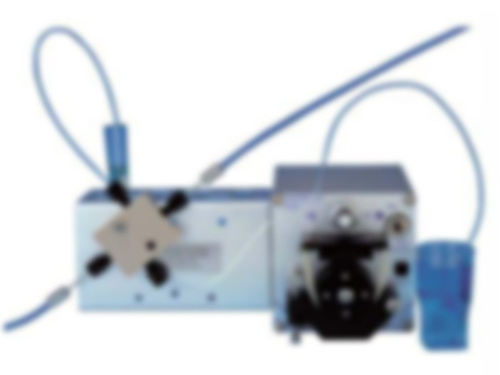

光谱检测分析模块

配备的光谱仪适用于光谱吸收、透射反射原子发射颜色及其他应用的可见光(紫外光)测量,设备小巧,提供配备LED激发光源的观测模块(波长365nm),通过光纤、光源及采样附件连接,实现对液体、固体及其他样品的测量,通过特定的流通池,可实现实时检测。

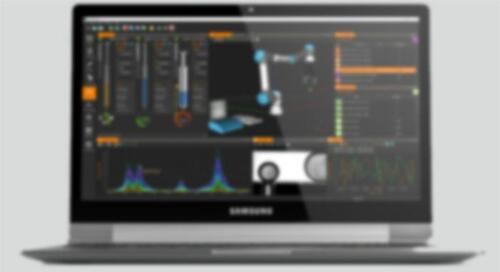

配套软件,实现流程自动化


配套软件可实时显示流量、阀门状态、溶剂容量和注射量等状态,并支持图形化编程,通过拖放图形即可完成编程,实现流体的自动化进样控制。


应用系统

微流控化学合成

量子点合成

复杂流体操控

高温高压流体操控

可加热流体输送


系统参数

系统可定制,具体参数需结合配件确定,可参阅附件。
